Tại sao tất cả quạt HVLS đều chọn động cơ đồng bộ nam châm vĩnh cửu?

Trong lĩnh vực thông gió công nghiệp, dù chúng ta đang nói về quạt HVLS, quạt công nghiệp cỡ lớn, quạt đường kính lớn hay quạt lưu lượng lớn tốc độ thấp, hệ thống truyền động cốt lõi của chúng hầu như đều sử dụng động cơ đồng bộ nam châm vĩnh cửu (PMSM). Với các ưu điểm như hiệu suất cao, tiết kiệm năng lượng, vận hành ổn định và tuổi thọ dài, loại động cơ này đã trở thành cấu hình tiêu chuẩn cho thiết bị thông gió công nghiệp cỡ lớn. Bài viết này sẽ phân tích chi tiết cấu trúc và nguyên lý hoạt động của động cơ PMSM rôto ngoài 500W chuyên dùng cho quạt công nghiệp cỡ lớn, giúp bạn hiểu sâu hơn về bộ phận cốt lõi này.

Phân tích cấu trúc cốt lõi của động cơ đồng bộ nam châm vĩnh cửu

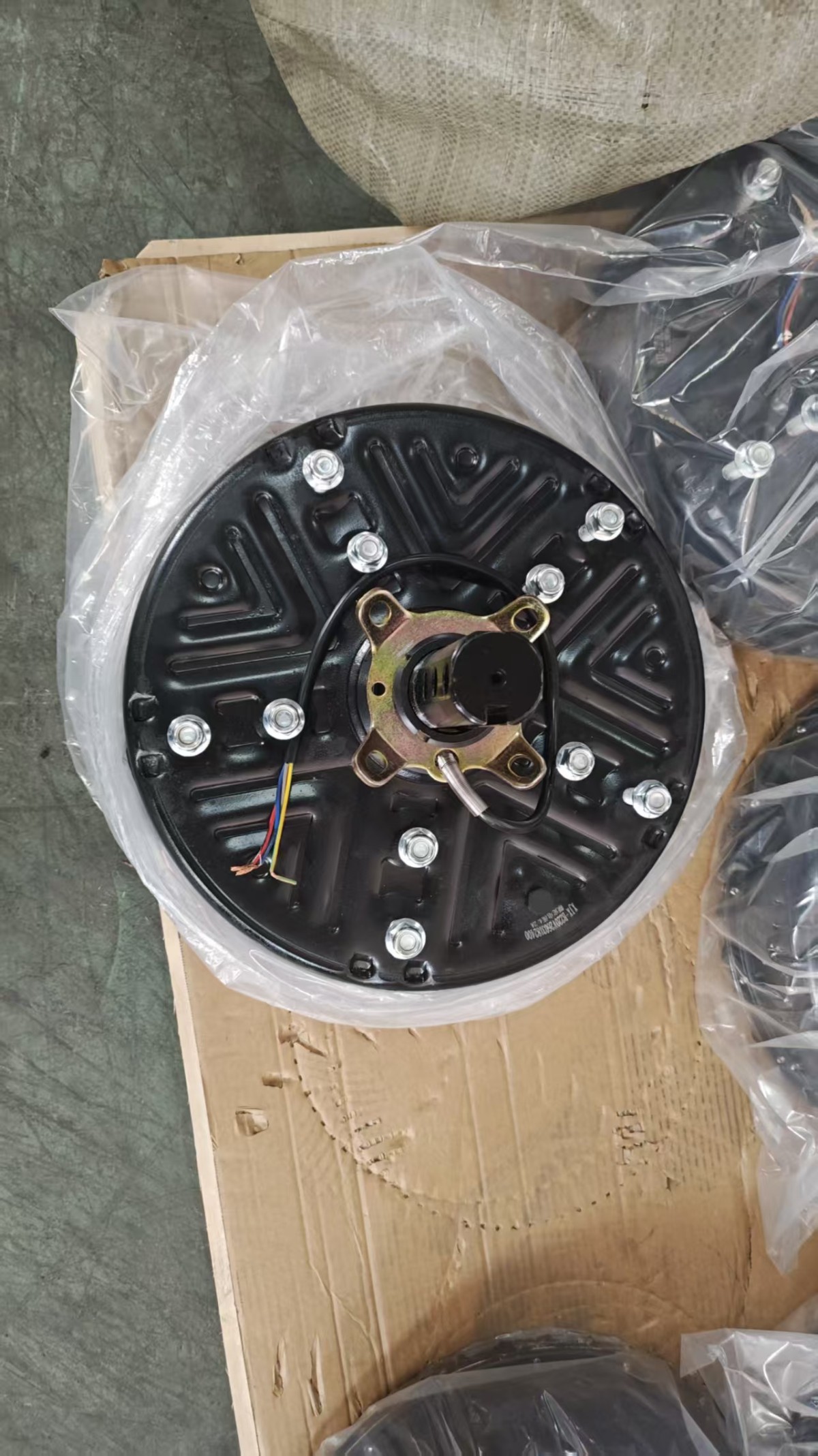

Động cơ đồng bộ nam châm vĩnh cửu chủ yếu bao gồm hai bộ phận cốt lõi: stato và rôto. Chúng tôi sẽ lấy động cơ 500W tự lắp ráp cho quạt công nghiệp cỡ lớn làm ví dụ để giải thích:

Stato: Bộ tạo từ trường tĩnh

Stato là phần tĩnh của động cơ, chủ yếu bao gồm lõi sắt ghép bằng các lá thép silic và các cuộn dây đồng quấn quanh lõi sắt. Stato được kết nối với trục động cơ thông qua ổ bi và giữ nguyên trạng thái đứng yên trong quá trình động cơ hoạt động. Chức năng cốt lõi của nó là tạo ra từ trường quay sau khi được cấp dòng điện xoay chiều, cung cấp nguồn động lực cho hoạt động của động cơ.

Rôto: Bộ phận đầu ra công suất quay đồng bộ với từ trường

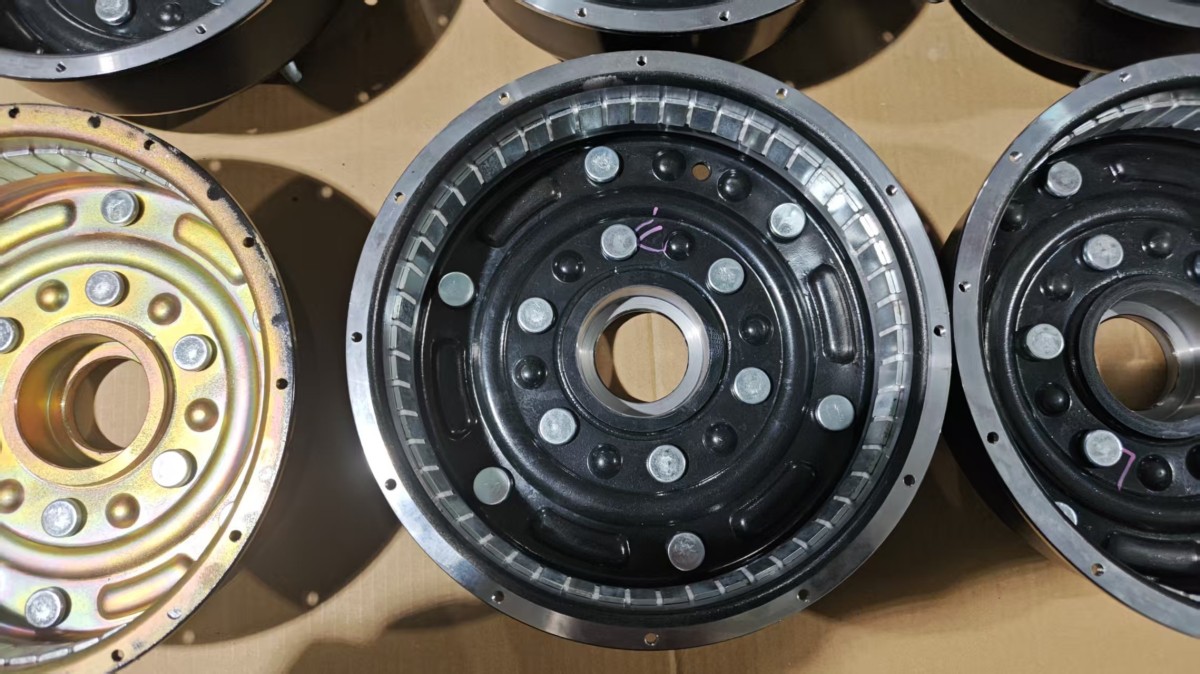

Rôto là phần quay của động cơ. Quạt công nghiệp cỡ lớn sử dụng cấu trúc rôto ngoài, tức là rôto được lồng ở bên ngoài stato. Các nam châm vĩnh cửu hiệu suất cao (miếng nam châm) được dán đều trên thành trong của rôto, và các nam châm vĩnh cửu này có thể tạo ra một từ trường nội tại không đổi. Cấu trúc rôto ngoài đặc biệt phù hợp với yêu cầu ứng dụng của quạt HVLS. Nó có thể trực tiếp dẫn động cánh quạt quay, loại bỏ nhu cầu về các cơ cấu giảm tốc phức tạp và cải thiện đáng kể hiệu suất truyền động cũng như độ tin cậy của hệ thống.

Nguyên lý hoạt động của động cơ đồng bộ nam châm vĩnh cửu

Hoạt động của động cơ đồng bộ nam châm vĩnh cửu dựa trên nguyên lý tương tác giữa các từ trường. Quy trình cụ thể như sau:

1.Dòng điện xoay chiều ba pha được đưa vào các cuộn dây ba pha của stato thông qua 4 cáp (3 dây pha + 1 dây nối đất)

2.Dưới tác động của dòng điện xoay chiều ba pha, các cuộn dây stato tạo ra một từ trường quay với tốc độ đồng bộ trong khe hở không khí giữa stato và rôto

3.Từ trường không đổi do các nam châm vĩnh cửu trên rôto tạo ra tương tác với từ trường quay của stato để sinh ra mô-men điện từ

4.Mô-men điện từ kéo rôto quay đồng bộ với cùng tốc độ như từ trường quay của stato

5.Miễn là dòng điện xoay chiều ba pha được cấp liên tục, từ trường quay của stato sẽ tiếp tục tồn tại, dẫn động rôto kéo cánh quạt vận hành không gián đoạn

Ưu điểm riêng biệt của PMSM rôto ngoài trong quạt HVLS

1. Hiệu suất năng lượng siêu cao: Nam châm vĩnh cửu không cần dòng kích từ, và hiệu suất động cơ có thể đạt hơn 90%, tiết kiệm 30%-50% năng lượng so với động cơ không đồng bộ truyền thống

2.Tốc độ thấp và mô-men xoắn cao: Có thể tạo ra mô-men xoắn lớn ở tốc độ thấp, hoàn toàn phù hợp với đặc tính vận hành lưu lượng lớn tốc độ thấp của quạt công nghiệp cỡ lớn

3.Vận hành ổn định: Tốc độ đồng bộ không đổi và không bị ảnh hưởng bởi dao động tải, giúp quạt vận hành êm hơn và có độ ồn thấp hơn

4.Cấu trúc đơn giản và đáng tin cậy: Rôto ngoài được dẫn động trực tiếp mà không cần hộp giảm tốc bánh răng, giảm các chi tiết hao mòn và chi phí bảo trì

5.Tuổi thọ dài: Sử dụng ổ bi chất lượng cao và vật liệu cách điện chịu nhiệt độ cao, tuổi thọ thiết kế của động cơ có thể đạt hơn 10 năm

Kết luận

Là công nghệ cốt lõi của quạt công nghiệp cỡ lớn, động cơ đồng bộ nam châm vĩnh cửu rôto ngoài trực tiếp quyết định hiệu suất, hiệu quả năng lượng và tuổi thọ sử dụng của quạt. Động cơ đồng bộ nam châm vĩnh cửu 500W do chúng tôi tự nghiên cứu phát triển và sản xuất đã vượt qua kiểm tra chất lượng nghiêm ngặt và xác minh vận hành thực tế trong thời gian dài, đồng thời có thể làm việc ổn định và đáng tin cậy trong nhiều môi trường công nghiệp khắc nghiệt khác nhau, cung cấp các giải pháp thông gió hiệu quả, tiết kiệm năng lượng và thoải mái cho nhà xưởng, kho bãi, nhà thi đấu và các không gian lớn khác của bạn.
