为什么所有HVLS风扇都选择永磁同步电机？

在工业通风领域，无论我们谈论的是HVLS风扇、工业大风扇、大直径风扇还是大风量低转速风扇，其核心动力系统几乎都采用永磁同步电机（PMSM）。凭借高效率、节能、运行稳定和使用寿命长等优势，这类电机已成为大型工业通风设备的标准配置。本文将详细拆解工业大风扇专用500W外转子PMSM的结构和工作原理，帮助您深入了解这一核心部件。

永磁同步电机的核心结构拆解

永磁同步电机主要由两个核心部件组成：定子和转子。我们将以工业大风扇自组装500W电机为例进行说明：

定子：静止磁场发生器

定子是电机的静止部分，主要由硅钢片叠压而成的铁芯以及缠绕在铁芯上的铜线绕组组成。定子通过轴承与电机轴连接，并在电机运行过程中保持静止。其核心功能是在通入交流电后产生旋转磁场，为电机运行提供动力来源。

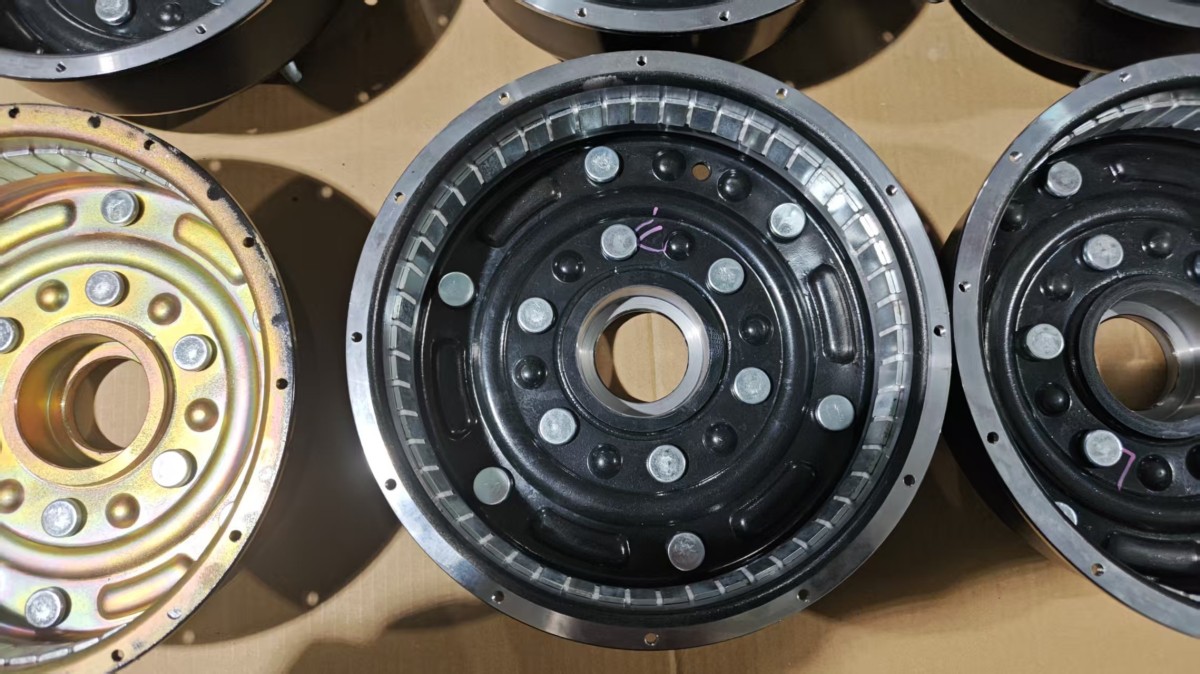

转子：与磁场同步旋转的动力输出部件

转子是电机的旋转部分。工业大风扇采用外转子结构，即转子套设在定子外部。高性能永磁体（磁瓦）均匀粘贴在转子内壁上，这些永磁体能够产生恒定的固有磁场。外转子结构特别适合HVLS风扇的应用需求。它可以直接驱动扇叶旋转，省去了复杂的减速机构，并大大提高了传动效率和系统可靠性。

永磁同步电机的工作原理

永磁同步电机的运行基于磁场之间的相互作用原理。具体过程如下：

1.通过4根电缆（3根相线 + 1根地线）将三相交流电输入定子的三相绕组

2.在三相交流电的作用下，定子绕组在定子与转子之间的气隙中产生以同步转速旋转的磁场

3.转子上永磁体产生的恒定磁场与定子的旋转磁场相互作用，产生电磁转矩

4.电磁转矩牵引转子以与定子旋转磁场相同的速度同步旋转

5.只要持续供应三相交流电，定子的旋转磁场就会持续存在，驱动转子带动扇叶不间断运转

外转子PMSM在HVLS风扇中的独特优势

1. 超高能效：永磁体不需要励磁电流，电机效率可达到90%以上，与传统异步电机相比节能30%-50%

2.低转速大扭矩：可在低转速下输出大扭矩，完美匹配工业大风扇大风量低转速的运行特性

3.运行稳定：同步转速恒定，不受负载波动影响，使风扇运行更加平稳、噪音更低

4.结构简单可靠：外转子直接驱动，无需齿轮减速箱，减少了易损件和维护成本

5.使用寿命长：采用高品质轴承和耐高温绝缘材料，电机设计使用寿命可达10年以上

结论

作为工业大风扇的核心技术，外转子永磁同步电机直接决定了风扇的性能、能效和使用寿命。我们自主研发和生产的500W永磁同步电机已通过严格的质量检测和长期实际运行验证，能够在各种恶劣工业环境中稳定可靠地工作，为您的车间、仓库、体育馆及其他大型空间提供高效、节能、舒适的通风解决方案。
