لماذا تختار جميع مراوح HVLS محركات متزامنة ذات مغناطيس دائم؟

في مجال التهوية الصناعية، سواء كنا نتحدث عن مراوح HVLS أو المراوح الصناعية الكبيرة أو المراوح ذات القطر الكبير أو مراوح الحجم الكبير والسرعة المنخفضة، فإن أنظمة القدرة الأساسية الخاصة بها تعتمد جميعها تقريبًا على المحركات المتزامنة ذات المغناطيس الدائم (PMSM). وبفضل مزايا الكفاءة العالية، وتوفير الطاقة، والتشغيل المستقر، والعمر التشغيلي الطويل، أصبح هذا النوع من المحركات التكوين القياسي لمعدات التهوية الصناعية الكبيرة. ستقوم هذه المقالة بتفكيك بنية ومبدأ عمل محرك PMSM ذو الدوار الخارجي بقدرة 500W والمستخدم خصيصًا للمراوح الصناعية الكبيرة بالتفصيل، مما يساعدك على فهم هذا المكوّن الأساسي بعمق.

تفكيك البنية الأساسية للمحرك المتزامن ذو المغناطيس الدائم

يتكون المحرك المتزامن ذو المغناطيس الدائم بشكل أساسي من مكوّنين أساسيين: الجزء الثابت والجزء الدوار. وسنأخذ المحرك 500W المُجمَّع ذاتيًا للمراوح الصناعية الكبيرة كمثال للشرح:

الجزء الثابت: مولّد المجال المغناطيسي الثابت

الجزء الثابت هو الجزء الساكن من المحرك، ويتكون أساسًا من قلب حديدي مُصفَّح بصفائح فولاذ السيليكون وملفات من الأسلاك النحاسية ملفوفة حول القلب الحديدي. ويتصل الجزء الثابت بعمود المحرك عبر المحامل ويظل ثابتًا أثناء تشغيل المحرك. وتتمثل وظيفته الأساسية في توليد مجال مغناطيسي دوّار بعد تطبيق التيار المتردد، مما يوفّر مصدر القدرة لتشغيل المحرك.

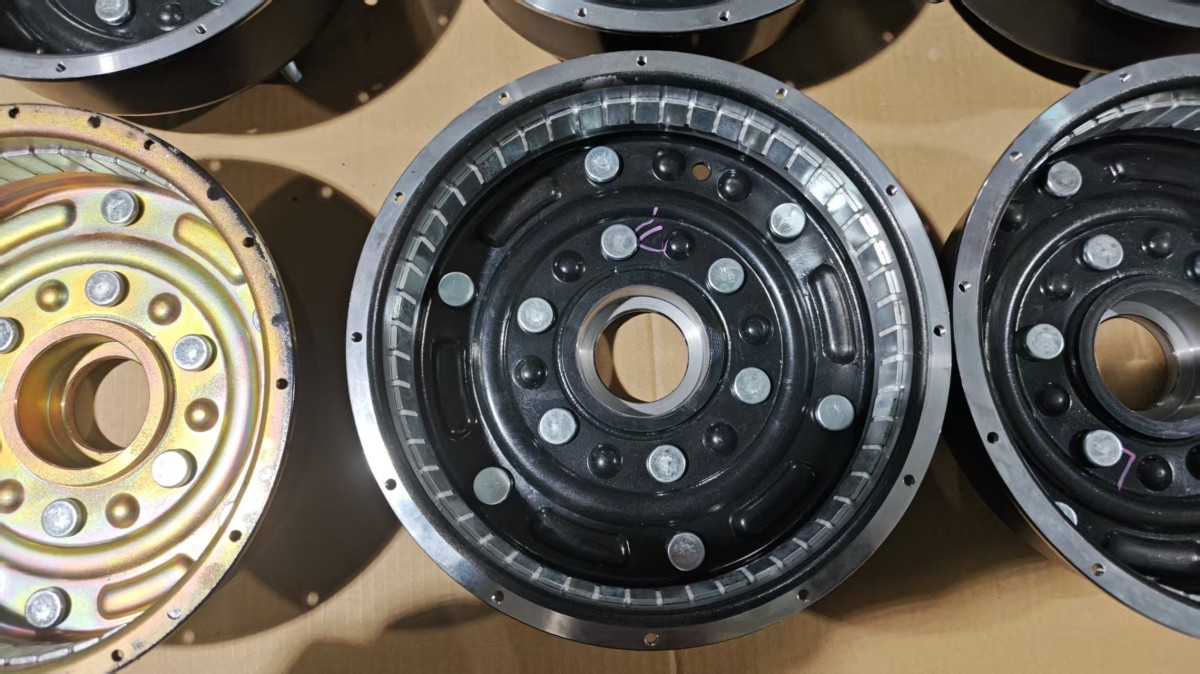

الجزء الدوار: مكوّن إخراج القدرة الذي يدور بشكل متزامن مع المجال المغناطيسي

الجزء الدوار هو الجزء المتحرك من المحرك. وتعتمد المراوح الصناعية الكبيرة بنية الدوار الخارجي، أي أن الجزء الدوار يكون مُركَّبًا خارج الجزء الثابت. ويتم لصق مغناطيسات دائمة عالية الأداء (بلاطات مغناطيسية) بالتساوي على الجدار الداخلي للجزء الدوار، ويمكن لهذه المغناطيسات الدائمة توليد مجال مغناطيسي ذاتي ثابت. وتُعد بنية الدوار الخارجي مناسبة بشكل خاص لمتطلبات تطبيق مراوح HVLS. إذ يمكنها قيادة شفرات المروحة مباشرة للدوران، مما يلغي الحاجة إلى آليات تخفيض سرعة معقدة ويحسن بشكل كبير كفاءة نقل الحركة وموثوقية النظام.

مبدأ عمل المحرك المتزامن ذو المغناطيس الدائم

يعتمد تشغيل المحرك المتزامن ذو المغناطيس الدائم على مبدأ التفاعل بين المجالات المغناطيسية. والعملية المحددة هي كما يلي:

1.يتم تمرير تيار متردد ثلاثي الطور إلى الملفات ثلاثية الطور في الجزء الثابت عبر 4 كابلات (3 أسلاك طور + 1 سلك تأريض)

2.تحت تأثير التيار المتردد ثلاثي الطور، تولّد ملفات الجزء الثابت مجالًا مغناطيسيًا يدور بسرعة تزامنية في الفجوة الهوائية بين الجزء الثابت والجزء الدوار

3.يتفاعل المجال المغناطيسي الثابت المتولد بواسطة المغناطيسات الدائمة الموجودة على الجزء الدوار مع المجال المغناطيسي الدوار للجزء الثابت لإنتاج عزم كهرومغناطيسي

4.يسحب العزم الكهرومغناطيسي الجزء الدوار ليدور بشكل متزامن وبالسرعة نفسها التي يدور بها المجال المغناطيسي الدوار للجزء الثابت

5.طالما يتم تزويد التيار المتردد ثلاثي الطور بشكل مستمر، فإن المجال المغناطيسي الدوار للجزء الثابت سيستمر في الوجود، مما يدفع الجزء الدوار إلى قيادة شفرات المروحة للعمل دون انقطاع

المزايا الفريدة لمحرك PMSM ذي الدوار الخارجي في مراوح HVLS

1. كفاءة طاقة فائقة الارتفاع: لا تتطلب المغناطيسات الدائمة تيار إثارة، ويمكن أن تصل كفاءة المحرك إلى أكثر من 90%، مع توفير 30%-50% من الطاقة مقارنة بالمحركات الحثية التقليدية

2.سرعة منخفضة وعزم مرتفع: يمكنه إخراج عزم كبير عند سرعة منخفضة، بما يتوافق تمامًا مع خصائص التشغيل ذات الحجم الكبير والسرعة المنخفضة للمراوح الصناعية الكبيرة

3.تشغيل مستقر: السرعة التزامنية ثابتة ولا تتأثر بتقلبات الحمل، مما يجعل المروحة تعمل بسلاسة أكبر وبضوضاء أقل

4.بنية بسيطة وموثوقة: يتم تشغيل الدوار الخارجي مباشرة دون صندوق تخفيض تروس، مما يقلل الأجزاء القابلة للاهتراء وتكاليف الصيانة

5.عمر تشغيلي طويل: باستخدام محامل عالية الجودة ومواد عزل مقاومة لدرجات الحرارة المرتفعة، يمكن أن يصل العمر التشغيلي التصميمي للمحرك إلى أكثر من 10 سنوات

الخلاصة

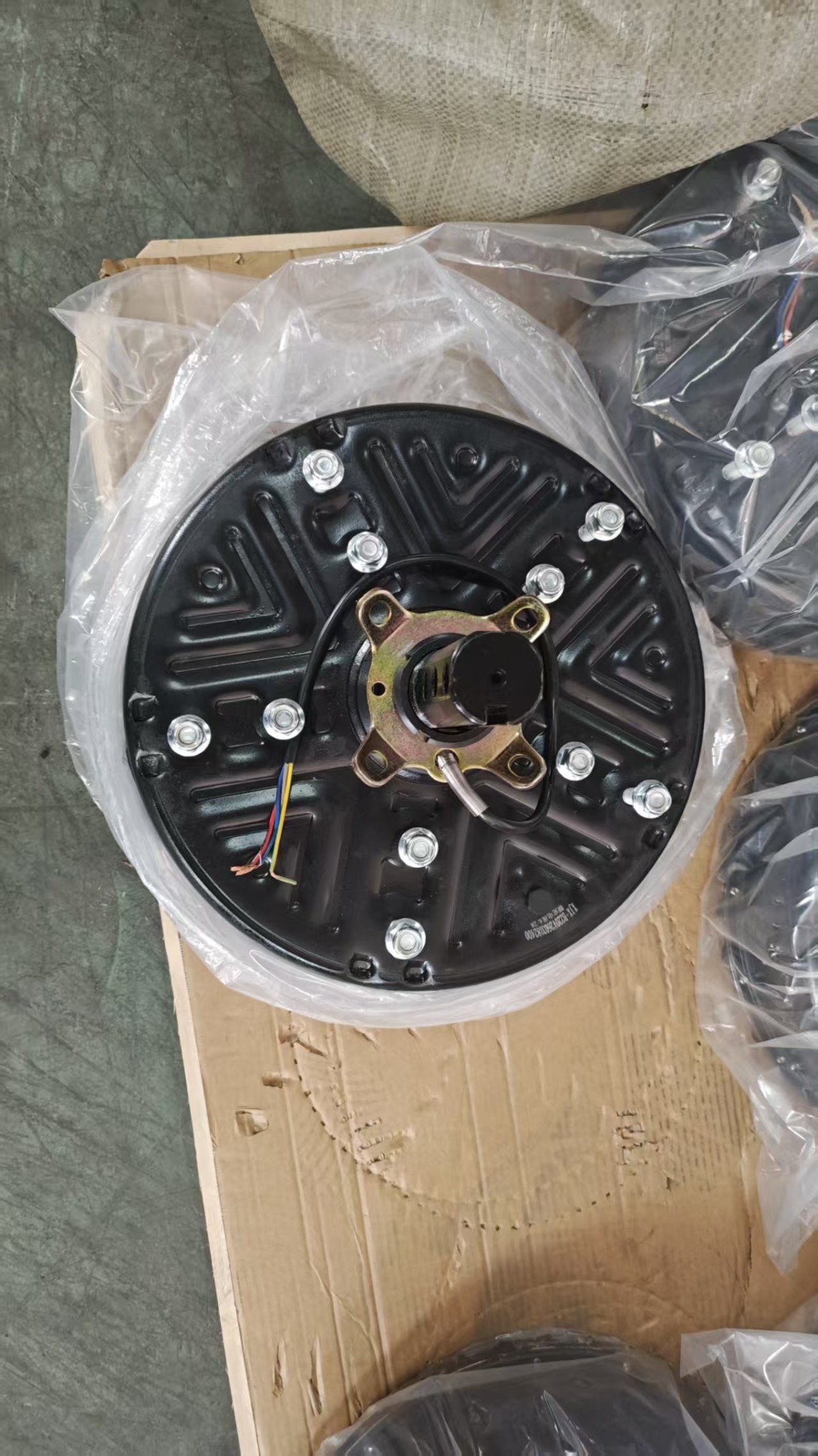

باعتباره التقنية الأساسية للمراوح الصناعية الكبيرة، فإن المحرك المتزامن ذو المغناطيس الدائم والدوار الخارجي يحدد بشكل مباشر أداء المروحة وكفاءتها في استهلاك الطاقة وعمرها التشغيلي. وقد اجتاز محركنا المتزامن ذو المغناطيس الدائم بقدرة 500W والمطور والمصنّع ذاتيًا اختبارات جودة صارمة وتحققًا طويل الأمد من التشغيل الفعلي، ويمكنه العمل بثبات وموثوقية في مختلف البيئات الصناعية القاسية، موفرًا حلول تهوية فعالة وموفرة للطاقة ومريحة لورشكم ومستودعاتكم وصالاتكم الرياضية وغيرها من المساحات الكبيرة.
